氮封裝置供氮閥泄氮閥工作原理

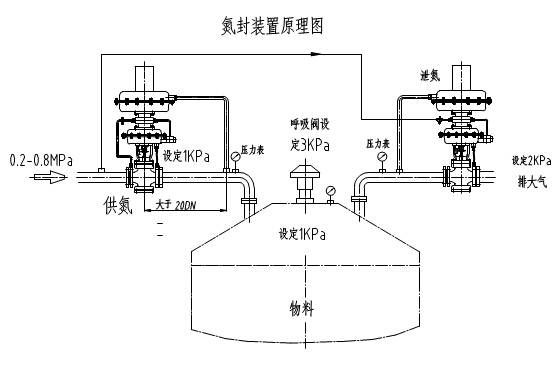

 氮封裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O.通過氮封裝置精確控制 。
當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至供氮裝置自動關閉。

供氮裝置工作原理
供氮裝置是將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡被破壞，使指揮器閥芯(6)打開，從而使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打主開閥閥芯(2)、向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點時，由于預設彈簧力，關閉指揮器閥芯(6)又由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

泄氮裝置工作原理
泄氮裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點時，由于預設彈簧力作用，關閉閥門。
