电动防爆蝶阀
阀门型号：FBD971X，FBD941X，FBD973H，FBD943H
通径规格：DN50～DN1200
结构形式：中线型，三偏心(对夹式，法兰)
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：可燃气体、空气、液体、粉尘等介质
产品特点：启闭快，带手动，可远程控制，适用于易燃易爆的场所
通径规格：DN50～DN1200
结构形式：中线型，三偏心(对夹式，法兰)
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：可燃气体、空气、液体、粉尘等介质
产品特点：启闭快，带手动，可远程控制，适用于易燃易爆的场所
产品咨询热线：021-52735798
电动防爆电磁阀简介：
电动防爆蝶阀由法兰蝶阀（对夹式蝶阀）装配上防爆电动执行器组合而成，是一种专门应用于易燃易爆气体、液体或粉尘等介质的防爆阀门，设备均经过防静电处理，防护等级一般在IP65.67.68, 防爆等级为Exd ⅡBT4 或CT4的防爆标志。根据介质温度高低的不同，选用不同的密形式，分为金属密封和软密封结构，也可根据工况的需要选择开关型或调节型防爆电动蝶阀（输入4～20mA电流信号控制来调节流量的大小），在现代工业自动化控制领域中起到不可缺少的作用。

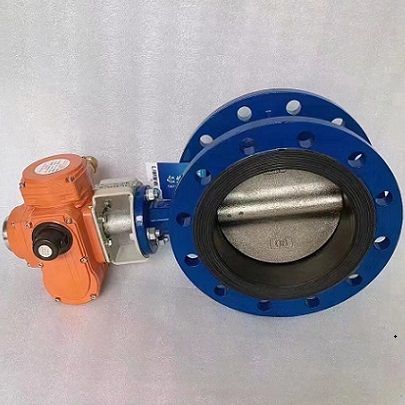

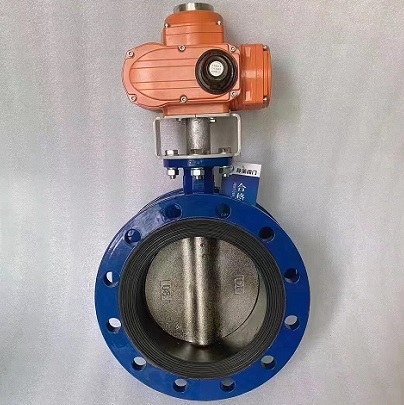

电动防爆蝶阀（法兰式） 电动防爆蝶阀（对夹式）
电动防爆蝶阀应用：
防爆型电动蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中等给排水、气体管道上作调节流量和截流介质的作用。
电动防爆蝶阀结构原理：
防爆电动蝶阀的结构原理是把设备可能点燃爆炸性介质的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性介质在内部爆炸而不损坏。隔爆外壳使设备内部空间与周围的环境隔开。当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。
| 电动防爆蝶阀技术参数： 作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
|
 |
| 电动防爆蝶阀设计标准： 设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-2000；JB/T9092-1999
|
电动防爆蝶阀零件材料：
阀体：球墨铸钢、铸钢、合金钢、不锈钢
蝶板：灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈：各种橡胶、聚四氟、不锈钢
阀杆：2Cr13、不锈钢
|
电动防爆蝶阀性能规范：
| 电源碾压 | AC220V、AC380V、4-20mA |
| 电源电压 | 4～20mADC，负载电阻：≤500Ω |
| 连接形式 | 对夹式、法兰式 |
| 防爆等级 | IP65(或IP67)、隔爆标志：Exd ⅡBT4 或CT4 |
| 信号隔离 | 输入信号、输出信号、电源三隔离 |
| 动作范围 | 0～90° |
| 环境温度 | -25～+70℃、环境湿度：≤95% |
| 阀体材质 | 碳钢、不锈钢304、316 |
电动防爆蝶阀图片
 |
