防爆气动蝶阀
阀门型号：FBD671X，FBD641X，FBD673H，FBD643H
通径规格：DN50～DN1200
结构形式：中线型，三偏心（对夹式，法兰）
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN6、PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：可燃气体、气体、液体、粉尘等介质
产品特点：启闭快，可远程控制，适用于易燃易爆的场所
通径规格：DN50～DN1200
结构形式：中线型，三偏心（对夹式，法兰）
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN6、PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：可燃气体、气体、液体、粉尘等介质
产品特点：启闭快，可远程控制，适用于易燃易爆的场所
产品咨询热线：021-52735798
防爆气动蝶阀简介：
防爆气动蝶阀主要由气动执行机构和蝶阀组成，另加附件防爆电磁换向阀、防爆限位开关、防爆定位器、手操机构等，按连接形式不同可分为法兰式与对夹式，根据使用条件选用不同的密封材质，分为硬密封（高温高压）和软密封（常温常压）。气动防爆蝶阀主要用来做截断介质使用，亦可根据工况需要装配上阀门定位器，输入4-20mA模拟量及0.4-0.7Mpa气源压力对介质流量、压力等进行调节控制。

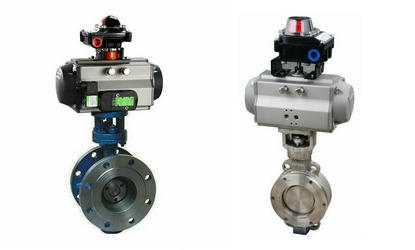

气动法兰防爆蝶阀 气动对夹式防爆蝶阀
防爆气动蝶阀应用范围：
气动防爆蝶阀适用于易燃易爆的气体、液体、粉尘等介质，且防爆等级为EXdII BT4隔爆型。可广泛用于给排水、污水、水处理环保、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。
防爆气动蝶阀技术参数：
| 公称通径 | DN50～DN1200(MM) |
| 公称压力 | PN0.6、1.0、1.6、2.5MPa |
| 连接方式 | 对夹式或法兰连接 |
| 驱动形式 | 气动控制（气源驱动,压缩空气4～7bar） |
| 密封材质 | 软密封（≤180℃）、金属密封（≤450℃） |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 阀体材质 | 碳钢、不锈钢304、316 |
| 作用方式 | 单作用（常开,常闭）、双作用（气开,气关） |
| 控制形式 | 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制） |
防爆型气动蝶阀附件可选：
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）；
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）；
三联件：可对气源起稳压、过滤作用；
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀；
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）。

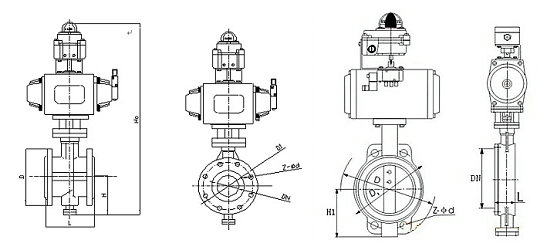

防爆气动法兰蝶阀结构图 防爆气动对夹式蝶阀结构图
防爆气动蝶阀外型结构：
防爆气动法兰蝶阀结构图 防爆气动对夹式蝶阀结构图
防爆气动蝶阀性能规范：
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等 |
 |
