气动切断蝶阀
阀门型号：D671X,D641X,D673H,D643H
通径规格：DN50～DN1200
结构形式：中线式，三偏心
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN6、PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：气体、水、油品、蒸汽、腐蚀性流体
产品特点：启闭速度非常快，适用于快速开关或紧急切断的场合
通径规格：DN50～DN1200
结构形式：中线式，三偏心
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN6、PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：气体、水、油品、蒸汽、腐蚀性流体
产品特点：启闭速度非常快，适用于快速开关或紧急切断的场合
产品咨询热线：021-52735798
气动开关蝶阀简介：
气动开关蝶阀（又称气动切断蝶阀）一般用于工业管道中对介质进行开关两位的切断控制，利用气源压力带动碟板做全开或者全开的动作。气动开关蝶阀根据作用形式一般可以分为常开型或者常闭型，即阀门在不工作的状态下为打开或者关闭，它可在没有气源、断电或者气路有故障的情况下自动复位到开启或关闭的状态。气动切断蝶阀的启闭速度非常快，特别适用于快速开关或紧急切断的场合。

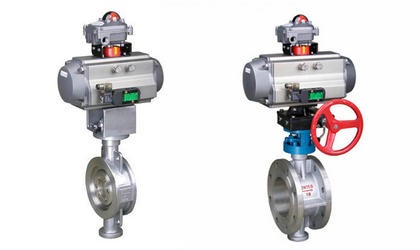

气动开关蝶阀（对夹式） 气动开关蝶阀（法兰式）
气动开关蝶阀应用：
气动开关蝶阀按连接方式分为法兰式和对夹式，按密封材质不同分为金属密封与软密封，可适用各种不同介质、不同温度及不同工况的场合当中，具有适应性极强，密封性能好，安装方便等优点。气动切断蝶阀可广泛应用于蒸汽、燃气、环保、石油、化工、污水等工业管道中作远距离集中控制或就地控制。
气动开关蝶阀优点：
1，气动切断蝶阀结构简单，且易于安装和拆卸、维修方便，适用范围广泛。
2，双向密封功能，可安装于任意方向，安装时不受介质流向和空间位置的影响。
3，气动切断蝶阀仅需旋转碟板90度即可完成开关动作，操作扭矩小、省力、且开关速度快。
4，单作用形式的执行机构，可有效防止工作中气源断掉或管路故障时，自动弹簧复位关闭或开启阀门。
5，气动切断蝶阀接收控制系统的开关量信号来精确控制阀门开关，从而达到对管路中的介质进行严密切断。
气动开关蝶阀标准规范：
|
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-2000；JB/T9092-1999
适用介质：空气、水、污水、蒸气、煤气、油品等 强度试验：0.9 1.5 2.4 3.75
密封试验：0.66 1.1 1.76 2.75 低压气密试验：0.5～0.7 适用温度：软密封：-29℃～180℃ 硬密封：-40℃～600℃
|

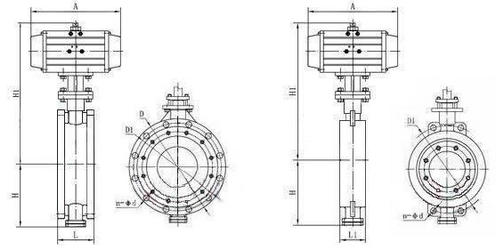

 气动开关蝶阀（法兰式） 气动开关型蝶阀（对夹式）
|
气动开关蝶阀技术参数：
| 公称通径 | DN50～DN1200(mm) |
| 压力等级 | PN0.6、1.0、1.6、2.5、6.4MPa |
| 连接方式 | 法兰式或对夹式 |
| 动作范围 | 0-90° |
| 驱动方式 | 气动控制,气源驱动(可带手轮) |
| 供气压力 | 0.4～0.7MPa |
| 密封材质 | 金属密封、四氟密封、橡胶密封 |
| 工作场合 | 液体、蒸气、油品、腐蚀性介质等 |
| 控制方式 | 开关模式（开关两位切断）气开式、气关式、弹簧复位 |
| 附件选项 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
 |
