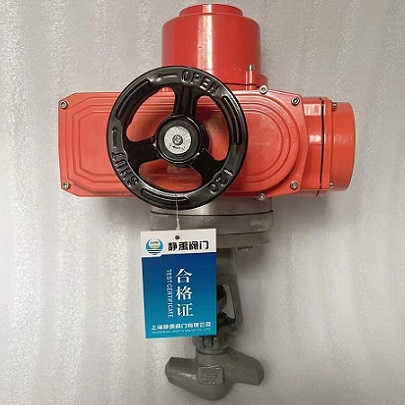

电动高压截止阀

阀门型号：J961H，J961W，J961Y
通径规格：DN10-DN100
结构形式：直通
阀体材质：铸钢、铬钼钢、不锈钢
公称压力：PN160-PN320
适用温度：-29℃-550℃
应用范围：石油、化工、钢铁、化肥、电力行业等
产品特点：密封性能好，耐磨、抗擦伤性能好，耐高温高压

产品咨询热线：021-52735798

产品详细

电动高压截止阀简介：

电动高温高压截止阀又称电站截止阀，适用于火力电站各种系统的管路上，切断或接通管路介质。与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。电动高压截止阀采用对焊的连接方式与管道进行焊接，适用于公称压力为PN16～32MPa，工作温度≤550℃的高温高压工况场合中，主要用于钢铁、化工、冶金、火力电站等各种系统的管路中，做切断或接通管路介质，除就地操作外，还可进行远距离操作。

电动高压截止阀性能特点：

1、高压电动截止阀采用压力自紧式密封，阀体支管两端为焊接连接。

2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

电动高压截止阀设计标准：

设计与制造 GB/T12234 ASMEB16.34 　　

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

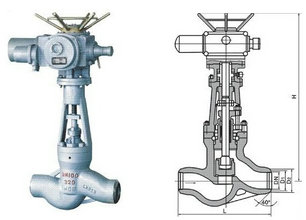

电动高压截止阀结构图

电动高压截止阀参数：

公称压力	PN16.0-32.0Mpa
公称通径	DN10-DN100
阀体形式	高压锻造阀
阀芯形式	柱塞式
主要材质	铸钢、铬钼钢、不锈钢
适用温度	-29℃-550℃
连接形式	焊接式 (对焊、承插焊)
应用行业	石油、化工、制药、化肥、电力行业等

电动高压截止阀性能规范：

实验压力	公称压力(MPa)16. 20. 25. 32
强度试验	24.0 30.0 37.5 48.0
密度实验	17.6 22.0 27.5 35.2
工作温度	≤550℃
适用介质	水、蒸汽、油品、腐蚀性介质
