气动三通卫生级球阀
阀门型号：Q684F，Q685F
通径规格：DN15～DN102
结构形式：三通L型，三通T型
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10，PN16
适用温度：≤180℃
应用范围：酒类、饮料、制药、食品加工、生化工业等
产品特点：密封性能好，安全卫生，一阀多用，可换向、分流、合流
通径规格：DN15～DN102
结构形式：三通L型，三通T型
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10，PN16
适用温度：≤180℃
应用范围：酒类、饮料、制药、食品加工、生化工业等
产品特点：密封性能好，安全卫生，一阀多用，可换向、分流、合流
产品咨询热线：021-52735798
气动三通卫生级球阀概述：
气动三通卫生级球阀(三通快装球阀)阀体采用食品级不锈钢304、316材质制成，根据结构分为三通T型和三通L型，可用于卫生级别的工况中对管路介质进行换向、分流和合流使用。气动三通卫生级球阀采用快装式连接，可方便于拆卸、维修和清洗阀腔，并且阀体内外经过抛光和灭菌处理，光滑表面确保清洁，不会产生潜在的污染，可广泛应用于制药、食品加工、饮料等领域中做开关截断或调节介质流量。
气动三通卫生级球阀特点：
1，气动三通卫生级球阀密封圈采用全封闭式紧紧包裹住阀芯，无介质积存区域和死角。
2，气动三通快装球阀快装方式，连接方便，操作简单，可快速拆卸和安装，为日后清洁工作带来方便。
3，根据结构形式可分为三通L型和T型，实现对管路介质换向、分流、合流使用。
4，气动三通快装球阀维修和更换时，只需松开两片卡箍即可拆卸阀门，不需破坏周围墙体，减少了维修时间和维修费用。
5，气动三通快装球阀不仅能对管道介质进行快速开关切断控制，也可对流量压力温度等各项参数进行百分比调节。

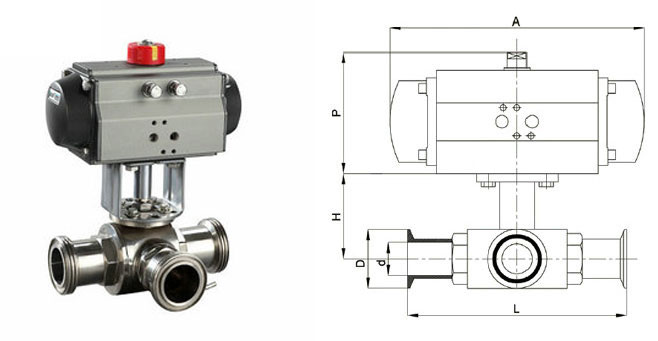

气动三通卫生级球阀技术参数：
气动三通卫生级球阀原理：
T型三通球阀可使三条正交的管道互相连通或切换，起分流或合流作用；L型三通球阀可连接相互正交的两管道，使另一条孔道切断，起改变介质流向作用。
气动三通卫生级球阀技术参数：
| 公称通径 | DN15～DN102(mm) |
| 公称压力 | PN1.0MPa |
| 结构形式 | 三通T型、三通L型 |
| 阀座密封 | 聚四氟乙烯(PTFE)≤180℃ |
| 链接方式 | 卡箍快装式连接 |
| 阀体材质 | 不锈钢304、316、316L |
| 球芯材质 | 不锈钢304、316、316L |
| 作用形式 | 单作用式（弹簧复位）常开常闭、双作用(气开气关) |
| 控制方式 | 切断式（开关控制）、调节型（4-20mA信号实现调节功能） |
气动三通卫生级球阀原理：

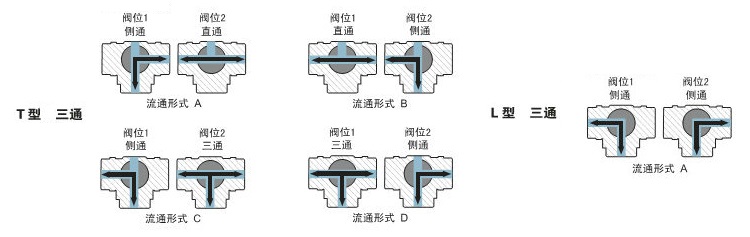

气动三通卫生级球阀不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（流向如下图）。
T型三通球阀可使三条正交的管道互相连通或切换，起分流或合流作用；L型三通球阀可连接相互正交的两管道，使另一条孔道切断，起改变介质流向作用。
 |
