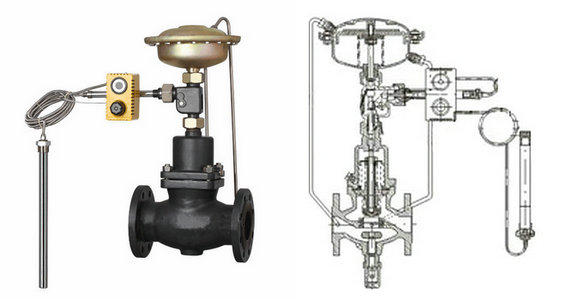

自力式流量、溫度組合閥

閥門型號：自力式流量、溫度組合閥
通徑規格：DN15～DN150mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40
適用溫度：≤150℃
應用范圍：非腐蝕性的液體介質
產品特點：無需外部控制儀表，通過管道自身壓力即可調節

產品咨詢熱線：021-52735798

產品詳細

自力式流量、溫度組合閥概述：

自力式流量、溫度組合閥無需外部控制儀表，通過管道自身壓力即可進行調節，通過組合件，進行多項組合控制，主要由一個帶有設定流量的控制閥門、執行器和一個帶定點調整器的溫控儀組成。自力式流量溫度組合閥適用于非腐蝕性的液體，在系統管道中的流量、溫度控制。按優先動作的原理工作，不能同時控制兩個參數。

自力式流量、溫度組合閥特點：

自力式流量、溫度組合閥安全性高，常用于無電、氣源場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高的優點。

自力式流量、溫度組合閥參數：

閥體
公稱通徑	Dn15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鐵【HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)
閥芯材料	硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
閥芯材料	軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式流量、溫度組合閥工作溫度：

允許工作溫度
公稱通徑		150-250mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐2個≤200℃	冷卻罐2個和加長≤200℃
	軟密封	≤150℃

自力式流量、溫度組合閥流量系數：

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150
額定流量系數KvS		4	6.3	8	16	20	32	50	80	125	160	280
節流器壓差的流量范圍(m3/h)	0.02MPa	0.1-2	0.2-3	0.2-4	0.4-7	0.6-11	0.8-16	3-28	4-40	6-63	8-80	12-125
節流器壓差的流量范圍(m3/h)	0.05MPa	0.2-3	0.3-4.5	0.3-6	0.5-10	0.8-16	1.1-24	4-40	6-58	9-90	12-120	18-180
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3
允許壓差( Mpa)	PN16	1.6								1.5		1.2
允許壓差( Mpa)	PN40	2.0								1.5		1.2
