气动刀型闸阀
阀门型号：PZ673H，PZ673F，PZ673Y
通径规格：DN50-DN1000
结构形式：对夹式
阀体材质：球墨铸铁，铸钢，不锈钢
公称压力：PN10、PN16
适用温度：≤350℃
应用范围：纸浆、污水、煤浆、灰、渣水混和物
产品特点：体积小，密封性好，重量轻，流通力大，排渣功能
通径规格：DN50-DN1000
结构形式：对夹式
阀体材质：球墨铸铁，铸钢，不锈钢
公称压力：PN10、PN16
适用温度：≤350℃
应用范围：纸浆、污水、煤浆、灰、渣水混和物
产品特点：体积小，密封性好，重量轻，流通力大，排渣功能
产品咨询热线：021-52735798
气动刀型闸阀简介：
气动刀型闸阀是由不锈钢对夹式刀闸阀与气动执行器组成，闸板底部是一种刀型斜切口，具有良好的剪切作用，使得阀门在关闭时不受介质阻塞，并可刮除密封面上的粘着物，自动清除杂物，最适宜于浆料、粉粒料、纤维等难以控制的流体，进行流通启闭。PZ673H气动对夹式刀闸阀压力范围一般在1.0MPa以内使用，温度在120℃以下，高温可用特殊材质代替使用，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。

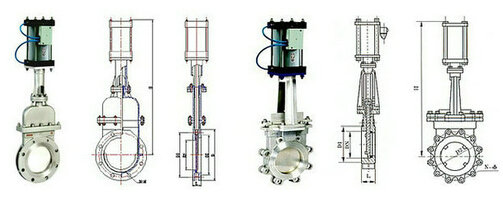

气动对夹式刀闸阀结构图 气动支耳式刀闸阀结构图
气动刀型闸阀性能特点：
1、采用对夹式结构，体积小，重量轻；完全敞开的通道，可以防止介质在阀内沉积。
2、在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。
3、上密封采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。
4、在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
气动刀型闸阀技术参数：
| 公称通径 | DN50-1000mm |
| 阀体材质 | 铸铁，球墨铸铁，铸钢，不锈钢 |
| 公称压力 | PN1.0、1.6 MPa |
| 连接形式 | 对夹式 |
| 控制方式 | 气动控制（气源驱动） |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar |
| 适用介质 | 纸浆、污水、煤浆、灰、渣水混和物 |
气动刀型闸阀作用原理：
气动刀闸阀根据气动执行器的作用形式一般可分为单作用和双作用。双作用原理（气开，气关式）：即对阀门开启和关闭的两位式控制；单作用原理（气开复位，气关复位）：弹簧复位作用，在电路和气路切断或发生故障时，阀门自动开启或关闭。

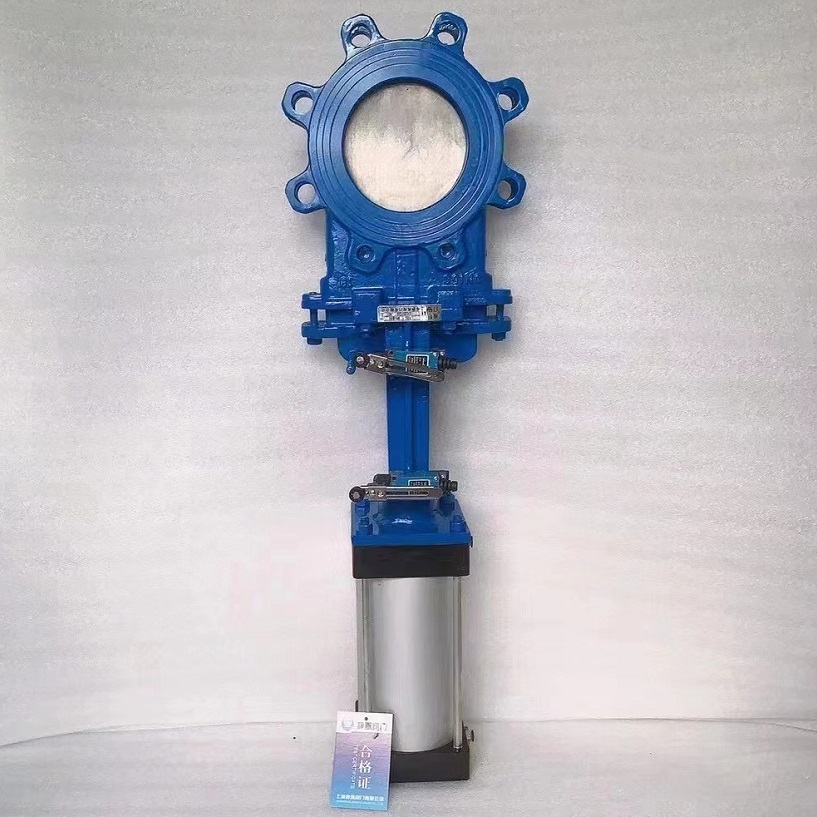

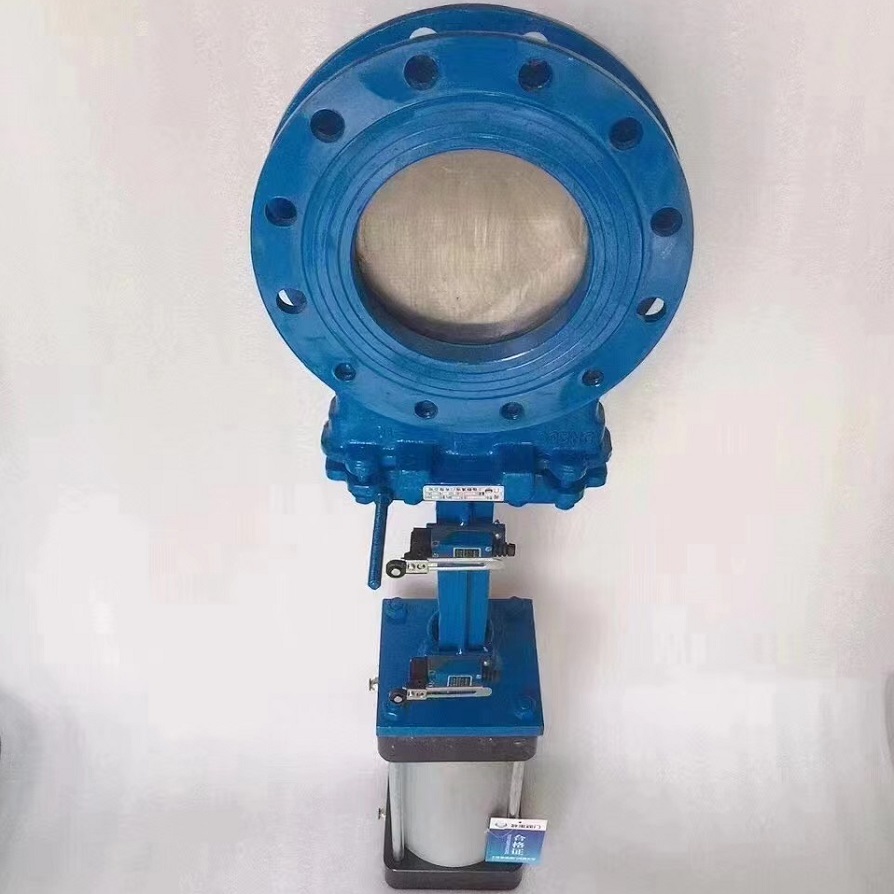

气动刀闸阀图片
 |
